無人機巡檢配套組串電源
產品型號：JD-150010
產品價格：
產品品牌：競道光電
山東競道光電是無人機巡檢配套組串電源專業廠家，無人機巡檢配套組串電源生產經驗豐富，無人機巡檢配套組串電源型號齊全，質量保證，歡迎來電咨詢！
15666889209
點擊咨詢
產品目錄
Product Center
推薦文章
聯系我們
聯系人：郝經理
電話：15666889209（微信同號）
Q Q：1591259053
地址：山東省濰坊高新區光電路155號濰坊高新區光電產業加速器（一期）1號樓
相關產品
產品詳情
一、產品簡介

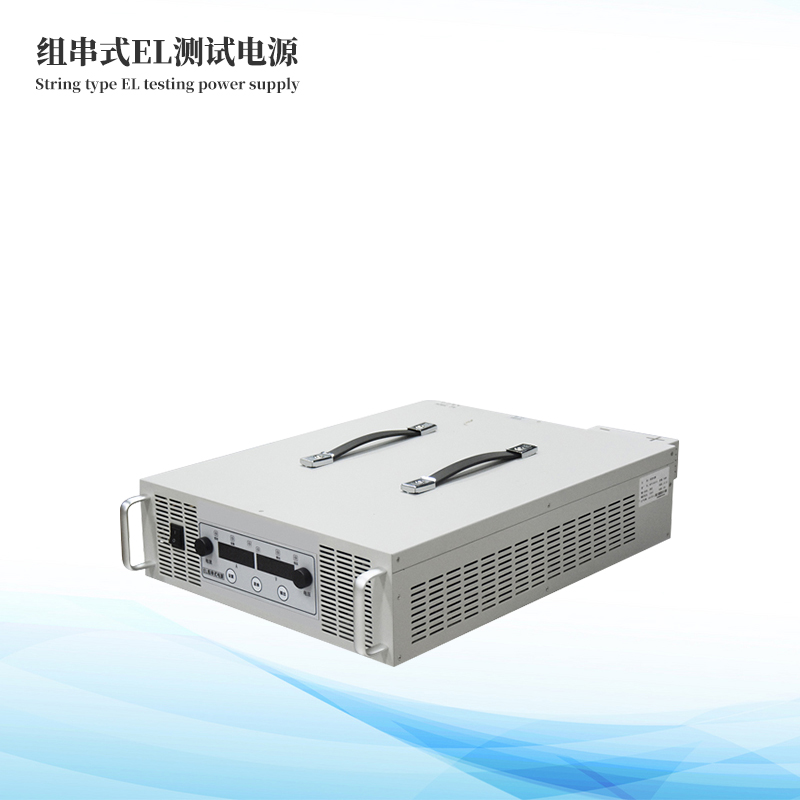

組串電源為我司針對光伏電站組串反向上電特性所研發，通過將交流電轉換為直流電輸入電池板激發電致發光，從而進行EL的內部缺陷測試。
JD-150010為研發型程控電源，通過程序軟件系統控制組串電源的電性能與保障措施。其pro版本為高品質軟件配置，選用更高品質的進口電子元器件搭配開放式編程主機，可更好的保障組串檢測穩定性與安全性。
二、技術參數
1、EL組串電源光伏用
規格 | JD-150030 | JD-150050 | JD-150010 |
電能參數 | 0～1500V；0～3A | 0～1500V；0～5A | 0～1500V；0～10A |
品質 | 程控線性國產 | 程控定制進口 | 程控定制進口 |
場景 | EL檢測儀單塊/組串測試 | EL檢測儀單塊/組串測試 | EL檢測儀+無人機EL測試 |
電壓輸出 | 0～1500V | 0～1500V | 0～1500V |
電壓精度 | 1V | 0.001V | 0.001V |
補償電壓 | 12V | 96V | 96V |
電流輸出 | 0～3A | 0~5A | 0～10A |
電流精度 | 0.1A | 0.001A | 0.001A |
電能精準度 | ±0.1A；±1V | ±0.001A；±0.001V | ±0.001A；±0.001V |
功率輸出 | 0～4.5KW | 0～8KW | 0～16KW |
功率穩定度 | ±0.1% | ±0.002% | ±0.002% |
輸出精度 | ±0.1% | ±0.001% | ±0.001% |
輸出效率 | ＞80% | ＞95% | ＞95% |
輸出線性調整率 | ±0.5% | ±0.005% | ±0.005% |
輸出負載調整率 | ±0.5% | ±0.005% | ±0.005% |
輸入電壓 | 220VAC | 380VAC | 380VAC |
輸入頻率 | 50/60Hz | 50/80Hz | 50/100Hz |
輸入功率因子 | ＞0.75 | ＞0.5 | ＞0.5 |
上電時間 | 手動控制 | 程控定時自動上電自動斷電 | |
絕緣耐壓輸入對輸出 | 2500VDC | ||
絕緣耐壓輸出對外殼 | 500VDC | ||
OVP調節范圍 | 0-100%前面板調節（或數字接口） | ||
OVP調節精度 | ±1%額定值 | ||
2、EL組串電源/程控系統
規格 | JD-150030 | JD-150050 | JD-150010 |
程控控制系統 | 控制電流電壓輸出、監測電源工作狀態 | 程控面板可直接設定電源各項程控指標 | |
程控遠程接口 | RS-485C，模擬量接口（0-10V） | ||
程控控制面板 | - | 電源面板可進行程序編程，控制電源通斷電時間、定時上電、保護閥值等 | |
逆電流保護 | - | 可設定逆電流阻抗閥值，預防組串電流倒灌 | |
短路保護 | 光伏組串反接短路保護，預防光伏組件擊穿二極管 | ||
程控緩沖保護 | - | 緩存式光伏組串通斷電，預防大電流直上擊穿光伏板 | |
程控穩態輸出 | - | 根據組串不同功率組件自適應匹配電流電壓（避免擊穿組件二極管） | |
數字電壓編程精度 | - | ±0.001% | ±0.001% |
數字電流編程精度 | - | ±0.001% | ±0.001% |
程控上升時間 | - | 0～10s可設定 | |
程控下降時間 | - | 60ms（空載）；250ms（負載10%）；2.5s（滿載） | |
電壓波動控制 | 0.1V/ms～10V/ms | 0.001V/ms～0.002V/ms | |
電流波動控制 | 0.1A～0.2A | 0.001A～0.01A，or 1NF | |
波動控制最小時間 | 5ms | 0.1ms | |
面板顯示 | 數顯絕緣操控面板 | 主機程控面板 | |
面板控制 | - | 可設置電源電流電壓保護極限值OVP | |
光伏EL上電特性 | 高低電流切換測試（手動切換） | 高低電流切換測試（程序自動切換） | |
同步上電組件數量 | 可同步完成 1～32塊光伏板（1500V內）檢測供電接入 | ||
光伏上電接入端口 | 匯流箱 / 逆變器 / 組串端口 / 組件端口 | ||
穩態輸出模塊 | - | 穩定上電組串內各組件電能參數平均一致（防光伏板擊穿） | |
恒溫控制模塊 | 風冷持續散熱控溫 | 程序電子控溫45°C 可保障24小時不間斷工作 | |
過載保護 | - | 可設定過載閥值，輸出過載自動停止，以防燒毀供電方空開變壓器 | |
輸出短路自動保護 | 保護因電站線路或組件組串斷路造成的電源故障與人身危險，電源自動斷電 | ||
輸入電壓自動保護 | - | 可保護因輸入電壓波動過大造成的電源元器件燒毀 | |
缺相保護 | 可保護因三相斷路造成的電源損壞與事故 | ||
內部過熱保護 | 可根據內部溫度動態散熱確保不會因溫度過高燒毀電源 | ||
高壓隔離保護 | 確保整機外殼與面板的操作人員高壓電工作安全 | ||
輸入線 | 2米 （6平方） | ||
接線方式 | AC220 | 三相三線+地線 | |
體積重量 | 430x88x450mm；13kg | 17kg | 26kg |
注：組串電源為大功率直流輸出電源，屬于高壓裝備，程控系統針對光伏電站場景所定制，可更好的保障現場人工施工的安全性。但高壓設備仍屬于高危高風險裝備，請嚴格按照操作說明，規范接線規范操作。在電源發生保護的情況下第一時間聯系廠家解決，切勿擅自接線操作，以防發生危險?。?！
