全自動雙軸跟蹤儀（直接輻射表）使用說明書

一、產品概述:

測量垂直太陽表面（視角約0.5°）的輻射和太陽周圍很窄的環形天空的散射輻射稱為太陽直接輻射，用直接輻射表測量。

二、原理及結構特點:

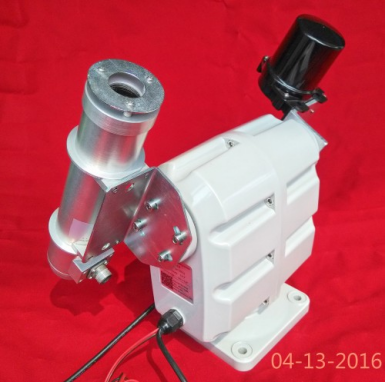

該表構造如附圖1，主要由光筒和自動跟蹤裝置組成。光筒內部是由七個光欄、內筒、熱電堆及干燥劑筒等組成。七個光欄是用來減小內部反射、構成儀器的開敞角并且限制儀器內部空氣的湍流。在光欄的外面是內筒，它使光欄內部和外筒的干燥空氣密閉，以減小環境溫度對熱電堆的影響。在外筒口裝有JGS₃石英玻璃片，它可透過0.27—3.2μm波長的輻射光，便于太陽直輻射測量。筒內裝有干燥劑，以防止水汽凝結物生成。

直接輻射表的感應部件是光筒的核心部分，它是由響應快速的線繞電鍍式熱電堆組成。感應部件對著太陽一面涂有無光黑漆，下面是熱電堆的熱接點，當有陽光照射到熱接點時，溫度升高，它與另一面的冷接點形成溫差，從而產生電動勢，該電動勢與太陽直接輻射強度成正比。

三、技術參數:

1、靈 敏 度 ：7～14μV∕W.m^-2    ；2、時間常數 ：≤15S(99%)；3、內阻 ：約80歐姆；4、跟蹤精度 ：＜168h±1°；5、敞 開 角 ：4°；6、年穩定性 ：±1%(靈敏度變化率)；7、工作環境 ：-45℃～+45℃；8、供電 ： DC12V；9、重    量 ：5Kg；10、測量范圍：0～2000W/m² ；11、信號輸出：0～20mV（配合DL-2標準電流變送器使用可輸出4～20mA）；12、測量精度：工作表＜5%；標準表＜2%；13、電源極性：紅 +DC12V  黑 0

四、傳感器接線 ：

說明：做好防水及屏蔽線要接好（已經接好）

五、安裝與使用:

1、直表的安裝場地要確保在所有季節和時間（從日出到日落）太陽直射光不受任何障礙物影響，如有障礙物，日出、日落方向障礙物高度角不得超過5°，同時要盡量避開煙、霧等大氣污染嚴重的地方。通常與其它輻射表一起安在觀測場內，但也可安在屋頂平臺上。臺架安裝要牢固，即使受到嚴重的沖擊和震動（如大風等）也不應改變儀器的水平狀態。直表的跟蹤精度與安裝是否準確有關，雖然很簡單，但一定要仔細。

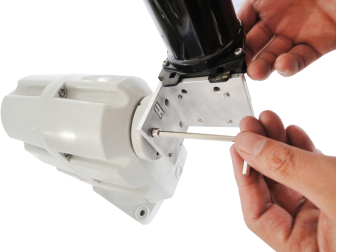

2.自動跟蹤裝置為兩側對稱設置，其中標有標識側為智能追光器安裝側。智能追光器底部連接件上亦標有，使兩個標識箭頭方向一致，擰緊四個對應螺栓即可。如圖所示：

3.另一側標有側為直接輻射表（即光筒）安裝側，連接方法同智能追光器。（注意：連接時螺栓先不要擰緊,以便后面調整光筒光點）如圖所示：

4.將連接完成的自動跟蹤裝置安裝到輻射聯合支架上的圓形底座的四個調平螺栓上。（注意：自動跟蹤裝置方形底座上有指北標識一側方向?qū)?zhǔn)北方）如圖所示：

5.調整光筒上的光點，使光點正好透過光筒上沿的小孔投射至下沿的“十”字光點定位處即可，如圖所示：

然后擰緊光筒連接件螺栓和光筒上的羊角螺栓。

 六、使用與維護:

1、直接輻射表與其他輻射表相比，不僅感應件要靈敏，而且還要跟蹤準確，才能獲得準確的直接輻射。要保持在任何天氣條件下常年不斷地、準確可靠地跟蹤太陽是不容易的，因此要嚴格遵守操作規程。

2、每天工作開始應檢查光筒石英玻璃窗口是否清潔，如有灰塵、水汽凝結物應及時用吸耳球吹或用軟布、光學鏡片紙擦凈。

3、每月工作應檢查一次跟蹤情況，及時調整（對光點）。

4、本儀器系精密儀表，嚴格按照操作規程進行調試，絕不能用力過大，小心輕放，減小振動，以免損壞。

5、輻射表使用兩年以上，其靈敏度須由生產廠家或計量部門重新標定。
